实验15:环形计数器

电子产品世界

关注

实验目的

本文引用地址:

(1)熟悉和掌握FPGA开发流程和Lattice Diamond软件使用方法;

(2)通过实验理解和掌握环形计数器原理;

(3)学习用Verilog HDL行为级描述时序逻辑电路。

实验任务

设计一个4位右循环一个1的环形计数器

实验原理

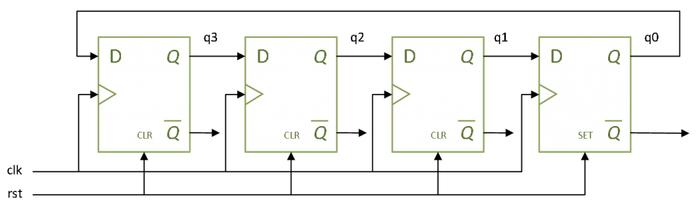

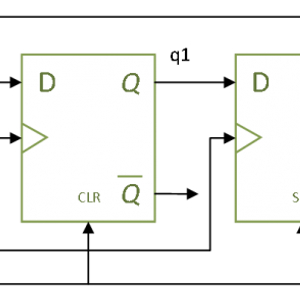

将移位寄存器的输出q0连接到触发器q3的输入,并且在这4个触发器中只有一个输出为1,另外3个为0,这样就构成了一个环形计数器。初始化复位时,给q0一个置位信号,则唯一的1将在环形计数器中循环移位,每4个时钟同期输出一个高电平脉冲。

Verilog HDL建模描述

用行为级描述带有复位的移位寄存器

用于Diamond仿真的程序清单 ring.v

 module ring #

(

parameter  CNT_SIZE = 8

)

(

input wire clk,rst,           //时钟和复位输入

output reg [CNT_SIZE-1:0] cnt      //计数器输出);always@(posedge clk)

if(!rst)

cnt <= 8'b0000_0001;        //复位初值

else

cnt <= {cnt[0],cnt[CNT_SIZE-1:1]};  //右移循环计数

endmodule

仿真文件ring_tb.v

 `timescale 1ns/100ps    //仿真时间单位/时间精度

module ring_tb;

reg clk,rst;

wire [7:0]q;

initial

begin

clk =0;

rst =0;

#20

rst =1;

end

always#10 clk =~clk;

ring u1 (

.clk(clk),

.rst(rst),

.cnt(q)

);

endmodule

实验步骤

打开Lattice Diamond,建立工程。

新建Verilog HDL设计文件,并键入设计代码。

根据仿真教程,实现对本工程的仿真,验证仿真结果是否与预期相符。

仿真结果和实验现象
