“铠甲-C1”弹炮结合防空系统在卡普斯京亚尔靶场进行试验。
 |

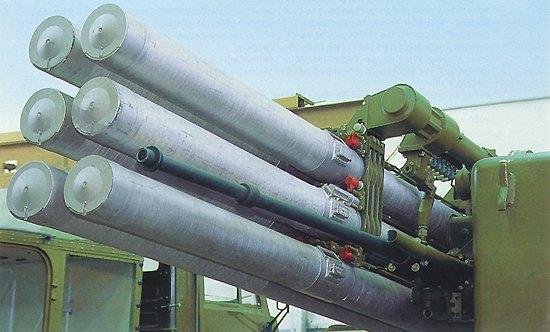

9М335导弹和2А72高炮。
 |

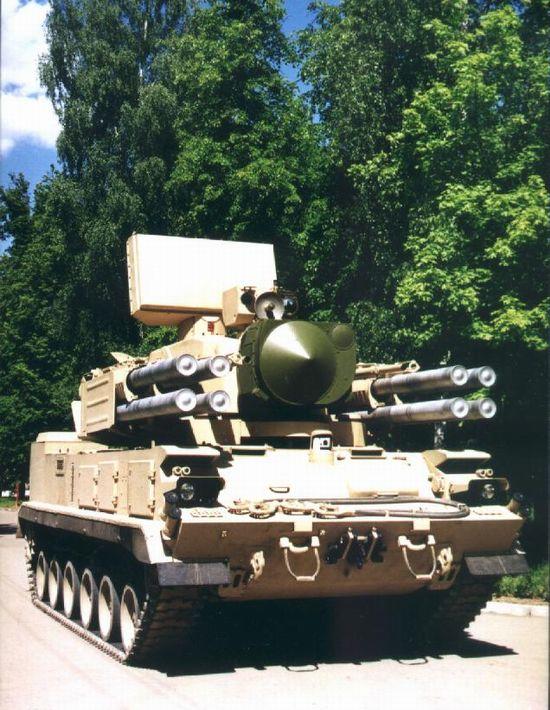

履带式“铠甲-C1”弹炮结合防空系统。
 |
轮式“铠甲-C1”弹炮结合防空系统。
 |
战车内部工位。
俄近程防空系统的拳头产品
3月18日，在俄罗斯国家单一制企业图拉仪表制造设计局举行了10套“铠甲-C1”弹炮结合防空导弹系统列装空军的仪式≌军主管防空的副总司令谢尔盖·拉济格拉耶夫参加了仪式。
一周前，国防部长阿纳托利·谢尔久科夫视察了图拉国防企业生产的最新技术装备，后者将参加5月9日将在红场举行的阅兵式。国防部长说：“我很满意，它处于良好状态并已经准备装运”。此外，国防部长说，第一批“铠甲”系统将在莫斯科红场阅兵之后马上交付部队。
目前，最新系统在来自艾列克特罗斯塔尔的训练有素的近卫防空导弹团战斗编组的操纵下，将完成从生产厂到阿拉比诺居民点300公里的行军，在那里乘员们将为5月9日的红场阅兵做准备。
去年12月底，俄罗斯空军防空导弹部队的几位专家参加了“铠甲”系统操作培训。他们将对来自即将装备新系统的部队的军官进行培训。
该系统的列装在很大程度上将提高在无线电电子和火力对抗条件下的防空系统的效能和稳定性，并极大提高其对空袭兵器战术技术性能及其作战使用方法变化的适应性。
“铠甲-C1”弹炮结合防空系统是国产近程防空系统的拳头产品。它采用了弹炮结合综合系统，能在整个杀伤范围内对从远方高空目标到突然出现的超低空小型目标进行射击。
目前，系统中体现了通用近程防空导弹系统的所有配置构想内容，它能确保对所有国外同类产品的优势，使它成为最先进的21世纪高智能武器之一。
该系统1994年研制，在1995年的莫斯科航展上首次公开亮相。从那时起，“铠甲”经过重大改进，最后一个著名的型别在2007年莫斯科航展上展出。预计，“铠甲-C1”将取代俄军现在装备的“通古斯卡”弹炮结合防空系统。
“铠甲-C1”是近程弹炮结合防空系统，安装在卡车、拖车底盘上，或固定部署。由2-3名操纵员操作。由双联装自动炮和无线电指令制导导弹进行对空防御≌中目标包括最小反射面积2-3平方米、飞行速度小于1000米/秒、最远距离20000米、最大高度小于15000米的所有目标，包括直升机、无人机、巡航导弹和制导炸弹。
2部独立的制导设备——雷达和光电系统，能使系统同时拦截2 个目标。最大截获速度每分钟10个目标。
系统的核心是主动相控阵目标跟踪雷达。“铠甲-C1”的火控系统包括1部探测雷达、2部跟踪雷达、2门2A38M型30毫米双管高炮，射程4公里，12枚57E6-E高超音速地空导弹。
预计，未来几年俄罗斯空军将装备超过20套“铠甲-C1”弹炮结合防空系统。
研制过程
1990年，仪表制造设计局领受了为苏联防空部队研制“铠甲”防空系统的任务。该系统用于保卫机动部队和分队、重要的战略军事目标和工业目标（机场、军事基地、通信枢纽和经济设施）以及水面舰船。系统应能确保在近接近地上掩护С-300П远程防空导弹系统免遭空袭兵器的袭击，同时要能够消灭轻装甲目标和步兵〖虑到所担负的任务，“铠甲”系统是在已经装备防空部队的“通古斯卡”弹炮结合防空系统的基础上研制的，底盘采用了乌拉尔-5323.4轮式越野汽车（8×8，卡马斯-7406发动机功率为260马力）。使用汽车底盘的目的是降低系统成本，该系统是用于掩护后方目标的，而不是战斗队形中的部队。后来该系统被推荐给陆军并开始被视为跨军种的系统。1994年，仪表制造设计局研制和试验了“铠甲”系统战车试验样车，并于1995年8月在茹科夫斯基市举行的航展上向外界展示。但此前由于经济危机，实际上俄当局停止了对系统研制工作的拨款。
1995型的“铠甲-C1”装备12枚9М335防空导弹，其外观和布局类似于“通古斯卡”系统的9М311导弹（射程提高到12公里，杀伤目标高度达8公里，导弹采用了功率更大的发动机和更重的战斗部，同时其直径增加到90毫米，仪表舱直径仍是以前的76毫米）。弹体为双口径，发动机位于第二分离级。导弹起飞段飞行时间短。有效杀伤距离为12公里，杀伤高度8公里。战斗部重量20公斤。导弹采用了空气动力操舵装置。系统可同时对3枚导弹制导。导弹制导系统为无线电指令制导。
火炮武器由2门30毫米的2А72单管自动炮组成，杀伤爆破燃烧弹和穿甲弹双弹带选择式供弹。
安装在战车车厢顶部的战斗拈包括2个导弹组件（各6枚导弹）、安装在防空导弹发射箱里面的2门火炮、目标探测雷达和目标跟踪雷达以及导弹。还有火控系统光学通道。战车车厢中设置了制导操纵员和车长的工位
1Л36-01 “罗曼”目标和导弹跟踪雷达是由“稳相加速器”公司于1994-1995年按照仪表制造设计局的订货研制的。1Л36-01“罗曼”雷达是双波段（厘米波和毫米波）多功能雷达，用于跟踪目标和引导导弹。
据报道，系统不能在行进间开火，而且跨部门特别委员会和俄罗斯国防部一些研究所的专家认为，“铠甲-C1”不能完成所担负的任务以及对抗距离超过12公里的高精度武器。因此在削减军事技术装备采购的情况下，防空部队和陆军失去了对它的兴趣。
俄罗斯直到90年代后期才重拾“铠甲”系统的研制工作。阿拉伯联合酋长国对它很感兴趣，该国要求大幅度提高其性能，这实际上是要求研制新的系统——包括2А38М速射自动高炮、新型防空导弹（射程达20公里）、新的目标探测雷达和火控雷达在内的新的战斗拈。
2000年5月，仪表制造设计局与阿联酋签订了总额7.34亿美元的50套“铠甲-C1”系统（轮式24套，履带式26套）供应合同，其中50%由俄罗斯欠阿联酋的国债抵帐。
在与阿联酋签订合同的过程中还发生了一段插曲。当时俄罗斯另一家企业——伊热夫斯克“圆顶”机电工厂也想获得这一合同，该企业手中有已经批量生产的“托尔-M1”防空导弹系统，该系统此前已经在阿联酋的靶场成功地进行了演示射击。但显然是仪表制造设计局领导人А·Г·施普诺夫以个人魅力的力量说服阿联酋同意购买当时尚未问世的“铠甲-C1”系统。
根据合同条件，仪表制造设计局到2002年底以前应进行新的“铠甲”系统的试验设计工作，并在三年内（2003-2005年）分三批向阿联酋交付50套系统（分别为12辆、24辆和14辆战车）。阿联酋向仪表制造设计局预先划拨了科研和试验设计经费（不超过1亿美元）。
为阿联酋研制该系统的工作尽管遇到一系列技术和组织上的困难，但进展总体上仍很顺利。但是合同履行还是遇到了困难。人们认为，不能及时履行合同的主要原因是目标跟踪和导弹瞄准站的研制遇到了困难。
火控雷达的研制交给了以前研制“铠甲”系统时的伙伴——“稳相加速器”公司〖虑到研制1Л36“罗曼”雷达的经验，“稳相加速器”公司开始研制新的1РС2-Е“头盔”双波段雷达。
雷达站的基础是双波段雷达（厘米波和毫米波）。同时在两个波段工作的高潜力发射装置、统一的天线系统加上采用开放式结构的强大复合计算系统，提高了分辨能力、目标指示精度和武器引导精度、抗干扰性以及系统的可靠性。
目标跟踪和导弹瞄准站的拈化配置原则使得它能在采用各种底盘（轮式，履带式，舰载）的弹炮结合防空系统上使用。
“头盔”雷达的研制者不但拖延了研制期限，也没有达到用户的一系列技术要求。但据“稳相加速器”公司官方人士称，该企业“完全履行了自己对仪表制造设计局的义务”。
鉴于业已形成的局面，仪表制造设计局决定自行研制多功能相控阵火控雷达，同时吸收拉特普公司参与（该企业参加了定相天线阵列波束控制系统试验样品的研制与生产）。
2005年，仪表制造设计局提出了新系统方案，研制它需要更长的时间。阿联酋同意更改期限。按照新的时间表，第一批系统应于2006年交付，尔后在三年的时间里向阿联酋军队完成全部交货任务。
2006型的系统安装仪表制造设计局研制的新型多功能毫米波相控阵跟踪雷达。修整后使系统的战术技术性能得到大幅度提高。例如，能够同时消灭的目标数量从2个增加到4个，截获目标距离为200-20000米，高度为0-15000米（以前是1-10000米）。允许目标速度可达1000米/秒。仪表制造设计局承诺新的弹炮结合防空系统在受到无线电对抗时具有高度的稳定性。仔细研究了采用履带式底盘（白俄罗斯的ГМ352М1Е型）或一系列轮式底盘（МЗКТ-7930、卡马斯-6350、MAN等）的方案，以及作为固定设防的要地防空系统部署。显然，交付给阿联酋的将采用卡马斯-6350 履带式底盘和ГМ352М1Е轮式底盘。
2006年中期，“铠甲-C1”弹炮结合防空系统在卡普斯京亚尔靶场成功地进行了试验。阿联酋延长了“铠甲-C1”系统的交货期限，即2007年交付12套，2008年交付24套，2009年交付14套。全部系统将采用8×8轮式底盘，阿联酋打算采用MAN公司的汽车作为底盘。2006年底，仪表制造设计局向阿联酋交付了演示样品，用于在国外进行第一阶段的测试。第二阶段测试计划2007年夏季进行。
同时，该系统的出口地理范围在扩大。不久前获悉与叙利亚签订了提供36套该系统的合同。此外，仪表制造设计局与阿尔及利亚签订了第三份供应“铠甲”系统的合同。
该系统的主要部分在仪表制造设计局的3家下属企业生产。1РС1-1Е分米波目标探测雷达由全俄无线电技术科学研究所研制。用于确保战车之间交换数据的自动化通信设备系统由沃罗涅日通信研究所和“星座”康采恩股份公司合作研制。数据转发设计由“光纤信息转发系统中心”公司研制。
系统特点与战术技术性能
“铠甲-C1”弹炮结合防空系统的特点是：复合式弹炮结合武器；能在各种目标（首先是高精度武器及其载机）的作战使用条件、对抗手段与方法的全部条件范围内有效消灭之，并考虑到它们在2020-2025年前的发展前景；采用高智能、多体制、多波段、适应性的无线电定位-光学控制系统。具有很高的抗干扰性，工作可靠；使用高速、高机动性防空导弹，能高效摧毁各种目标（摧毁概率0.7-0.95）；单独作战和在数辆战车构成的分队编成中都可保持自动作战工作状态；因为每个战斗单位都有探测、跟踪和杀伤装备，所以具备很高的作战使用自持力；战车配置采用拈化原则，能搭载不同的运载工具，也能固定设置。
系统构成：1辆战车（每连6辆），1个连指挥所，防空导弹，30毫米炮弹，运输装填车（每2辆战车配备1辆运输装填车），教学训练器材，技术维护设备；
战术技术性能：
分米波目标探测雷达的方位角与高低角探测范围为360×60度；空中目标探测距离小于36公里；自动测量方位、距离、高低角和速度；
毫米波相控阵目标跟踪雷达的方位与高低角探测范围为45×45度；空中目标探测距离小于28公里；
空中和地面目标光电跟踪系统的自动截获与跟踪距离小于18公里；视场为1.8×2.7度；
57Э6-Е防空导弹的弹长为3200毫米，直径90/76 毫米（双口径）；重量（箱中/无箱） 94 / 74.5公斤；战斗部重16公斤；目标杀伤距离1200-20000米；目标杀伤高度15-15000米；目标最大飞行速度小于1000米/秒；导弹最大飞行速度1300米/秒；弹药基数8-12枚；
高炮（2门2А38М）口径为30毫米；射击速度5000发/分钟；炮弹初速度960米/秒；目标杀伤距离200-4000米；弹药基数1400发；目标杀伤高度0-3000米；
系统展开时间为5分钟；
战车乘员编制人数3人；
战车重量20吨；
反应时间4-6秒。
作者：亚历山大·亚历山德罗夫，亚历山大·宾丘克，萨伊德·阿米诺夫
编译：知远/舒克
未经许可 不得转载
