邹才能等:人工制氢及氢工业在我国的战略地位是什么?
![](http://n.sinaimg.cn/default/622af858/20181010/default_avatar.jpg)
上海石油天然气交易中心
SHPGX导读:全球正经历从化石能源向氢能等非化石能源过渡的第三次能源体系重大转换期。为给我国实现能源体系转型和“能源自主”战略目标提供参考,综述了国内外氢工业的发展现状和发展趋势,探讨了人工制氢、储氢技术的发展途径,明确了氢工业的战略地位。
![](http://k.sinaimg.cn/n/spider2020610/48/w1018h630/20200610/87df-iuvaazn9520414.png/w700d1q75cms.jpg?by=cms_fixed_width)
作者简介
邹才能,1963 年生,中国科学院院士,教授级高级工程师,李四光地质科学奖获得者,本刊编委 ;现任中国石油勘探开 发研究院副院长、国家能源页岩气研发(实验)中心主任 ;主要从事非常规油气地质学、常规岩性—地层油气藏与大油气区等理论研究 与生产实践以及能源发展战略研究工作。
摘要
全球正经历从化石能源向氢能等非化石能源过渡的第三次能源体系重大转换期。为给我国实现能源体系转型和“能源自主”战略目标提供参考,综述了国内外氢工业的发展现状和发展趋势,探讨了人工制氢、储氢技术的发展途径,明确了氢工业的战略地位。研究结果表明 :①发展氢工业,是优化能源结构、保障国家能源安全的战略选择,在实现我国“能源自主”的战略中 占有重要地位;②全球氢工业发展初具规模,人工制氢仍主要依靠化石资源,煤炭地下气化制氢符合我国的国情,具有较大的发展潜力;
③与氢工业相结合的新能源,将是未来能源消费的主体 ;④电解水制氢将贯穿于氢工业发展的全过程 ;⑤安全、高效储运氢技术是 氢能实用化的关键,液态储氢将是未来主要的储氢方式。结论和建议 :①氢工业基础设施建设处于起步阶段,但发展迅速 ;②我国 发展氢工业,近期应在煤炭地下气化制氢方面取得突破,初步形成产业链 ;③中期促使氢工业成为新的经济增长点和新能源战略的重要组成部分 ;④远期力推氢能成为我国能源消费结构的重要组成部分,力争实现“氢能中国”,依靠新能源等实现国家“能源自主”。
关键词 中国 新能源 人工制氢 氢工业产业链 氢能 清洁高效 能源体系转型 能源自主
00
引言
全球正经历从化石能源向氢能等非化石能源过 渡的第三次能源体系重大转换期 [1]。2017 年我国能 源生产量为 25×108 t 油当量,消费量达 31×108 t 油 当量,整个能源需要进口 20%,尤其是石油进口量 为 4×108 t,其对外依存度达到 70%,对能源安全造 成不利影响。为给我国实现能源体系转型和“能 源自主”战略目标提供参考,综述了国内外氢工业 的发展现状和发展趋势,探讨了人工制氢、储氢技 术的发展途径,明确了氢工业的战略地位。
氢在自然界中分布广泛,并且在自然状态下仅 存在着极少量的游离态氢。工业氢气是指通过一定 的手段,从工业原料中大规模制取的可燃气态氢产 物。这种通过能量输入从含氢原料中提取工业氢气 的过程,被称为人工制氢,包括化石燃料制氢、水 分解制氢、生物技术制氢和太阳能制氢等 [2]。氢能作 为氢的化学能表现为物理与化学变化过程中释放出 能量,是具有二次能源属性的一种重要能源类型。 这种大规模人工制氢并利用氢能的产业被称为氢工 业,包括上游制氢、中游储运和下游应用。氢工业体 系中各个产业部门之间基于一定的技术经济关联即 为氢工业产业链,包括氢工业价值链、氢工业企业链、 氢工业供需链和氢工业空间链。
为了更好地阅读和理解本文的内容,笔者建议 首先界定和明确上述 5 个基本概念(工业氢气、人工 制氢、氢能、氢工业、氢工业产业链),并由此建立 氢工业概念体系。储氢是实现氢能有效利用的关键 技术之一,包括高压气态储氢、低温液态储氢、金 属氢化物储氢、有机化合物储氢、微球储氢和碳纳米 材料储氢等。基于大规模低成本制氢和高密度储氢, 以燃料电池为关联的氢工业应用将推动能源转型和 新能源汽车、分布式供能等新兴产业的发展,从而 改变能源结构,进而实现从能源供给端到消费端的 全产业链转变。
01
氢工业的发展现状
随着氢能应用技术的不断发展和逐渐成熟,以 及全球应对气候变化的压力持续增大,促使我们积 极布局、发力推动氢工业的发展。
1.1 全球氢工业初具规模
全球氢工业发展迅猛,市场规模从 2011 年的 1 870.82 亿美元增长到 2017 年的 2 514.93 亿美元,
![](http://k.sinaimg.cn/n/spider2020610/83/w1080h603/20200610/9fcc-iuvaazn6909041.png/w700d1q75cms.jpg?by=cms_fixed_width)

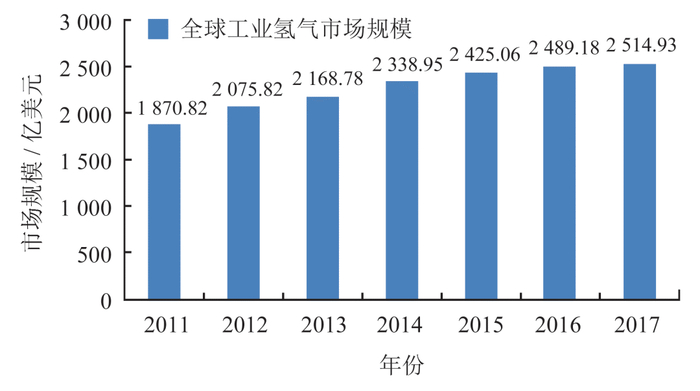

图 1 2011—2017 年全球工业氢气市场规模及其走势
增速达 34.4%(图 1)。其中,美国是工业氢气最大 的进口国,2012—2016 年进口总额达 2.48 亿美元, 而荷兰则是工业氢气最大的出口国,2012—2016 年 出口总额达 3.42 亿美元。
人类社会已经历了三次工业革命(图 2),从 20 世纪中叶起,伴随着第四次工业革命全球向新能源转 型已经开始(图 3)。纵观能源发展史,三大能源升 级换代体现了“三大经济”形态。瓦特发明蒸汽机促 使木柴向煤炭的第一次重大转换,表现为“高碳经 济”;戴姆勒发明内燃机,完成煤炭向油气的第二次 重大转换,呈现出“低碳经济”;现代科技进步与当 今环保要求推动传统化石能源向氢能等非化石新能 源的第三次重大转换,全球可能逐步迈入非碳的“氢 能时代”[3-4]。
![图 2 人类经历的历次工业革命示意图](http://k.sinaimg.cn/n/spider2020610/8/w504h304/20200610/f26b-iuvaazn6909060.png/w700d1q75cms.jpg?by=cms_fixed_width)

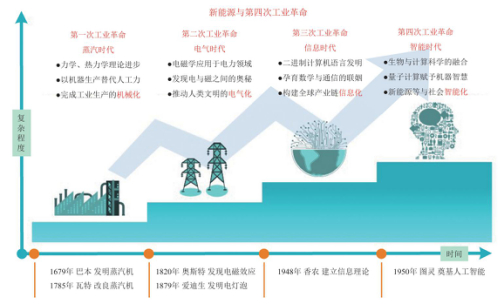

图 2 人类经历的历次工业革命示意图
![图 3 全球能源体系转型示意图(1850—2150 年)](http://k.sinaimg.cn/n/spider2020610/765/w504h261/20200610/f35f-iuvaazn6909059.png/w700d1q75cms.jpg?by=cms_fixed_width)

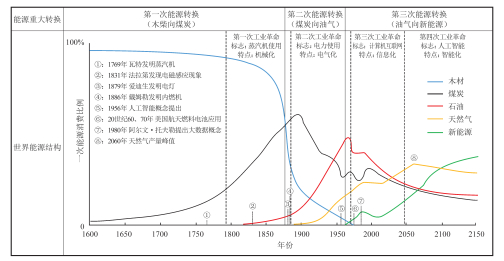

图 3 全球能源体系转型示意图(1850—2150 年)
1.2 人工制氢主要依靠化石资源
全球工业氢气市场具有较强的地域性,已形成 亚太、北美、欧洲三大区域版图。化石资源是当前 主要的制氢原料,其中煤气化制氢发展潜力巨大 [5]。
1.2.1 工业氢气生产具有区域性
亚太地区工业氢气生产量居全球首位,北美地 区紧随其后(图 4)。2017 年亚太地区工业氢气的生 产规模为1 071.36 亿美元,北美为555.80 亿美元,而欧洲则为 517.57 亿美元。中国和印度等亚太发展 中国家经济快速增长,由此带来了亚太地区对氢能 等清洁能源的强劲需求。
![](http://k.sinaimg.cn/n/spider2020610/396/w241h155/20200610/8151-iuvaazn6909075.png/w700d1q75cms.jpg?by=cms_fixed_width)
图 4 全球工业氢气生产市场占比饼图
中国工业氢气的需求量和生产量旺盛,呈逐年 上升的态势,目前保持着供需平衡的状态,需求量和 产量均居世界首位。作为全球氢能利用的大国,中 国自 2009 年产量首次突破 1 000×104 t 以来,已经 连续 9 年保持世界第一(图 5)。
![](http://k.sinaimg.cn/n/spider2020610/674/w492h182/20200610/8e3c-iuvaazn6909076.png/w700d1q75cms.jpg?by=cms_fixed_width)
图 5 中国工业氢气产量与需求量变化图
1.2.2 化石资源制氢居主导地位
当前,人工制氢原料主要以石油、天然气、煤 炭等化石资源为主,较之于其他的制氢方法,化石资源制氢工艺成熟,原料价格相对低廉,但会排放 大量的温室气体,对环境造成污染。
2017 年,全球主要人工制氢原料的 96% 以上都来源于传统化石资源的热化学重整,仅有 4% 左右来 源于电解水(图 6)。煤炭和天然气是我国人工制氢的主要原料,占比分别为 62% 和 19%(图 7)。电解 水制氢在日本氢工业中占有特殊的地位,其盐水电 解制氢的产能占该国所有人工制氢总产能的 63%。
![](http://k.sinaimg.cn/n/spider2020610/411/w226h185/20200610/4dde-iuvaazn6909091.png/w700d1q75cms.jpg?by=cms_fixed_width)
图 6 2017 年全球人工制氢原料占比饼图
![](http://k.sinaimg.cn/n/spider2020610/439/w241h198/20200610/591d-hqhtuak1474294.png/w700d1q75cms.jpg?by=cms_fixed_width)
图 7 2017 年中国人工制氢原料占比饼图
1.2.3 煤气化制氢发展潜力大
煤的气化是指煤在高温常压或加压条件下,与气化剂反应转化成气体产物。随着煤制合成气、煤 制油产业的发展,煤制氢产量逐年增多,其规模较 大、成本较低,制氢成本约 20 元 /kg。此外,化工 产品(包括合成氨、甲醇等)生产过程中,从含氢 弛放气中回收纯度大于 99% 工业氢气的装置也日趋 成熟与增多。
煤炭地下气化制氢发展潜力很大,也是煤炭清 洁化转型利用的有效途径。煤炭地下气化制氢技术具 有资源利用率高、地表环境破坏少等优点,符合我国 “富煤贫油少气”的资源结构特点,但该项技术目前 仍然处于探索阶段,离商业化利用还有不短的距离。
1.3 高效储运氢技术是发展的重点
安全、高效的储运氢技术是实现氢能实用化的 关键 [6-7]。氢能的存储方式主要包括低温液态储氢、 高压气态储氢、固态储氢和有机液态储氢等,不同 的储氢方式具有不同的储氢密度,其中气态储氢方 式的储氢密度最小,金属氢化物储氢方式的储氢密度最大(图 8)。
![](http://k.sinaimg.cn/n/spider2020610/410/w242h168/20200610/db2d-iuvaazn6909246.png/w700d1q75cms.jpg?by=cms_fixed_width)
1.3.1 低温液态储氢成本高
工业氢气的规模化廉价生产和储运是实现氢能 实用化利用的基础。气态氢在-253℃时为液体,液 态氢的密度是气态氢的 845 倍。液氢存储的重量比介于 5.0% ~ 7.5%, 体积容量约为 0.04 kgH2/L。 氢气液化费用昂贵,耗能较高(4 ~ 10 kWh/kg),约占 液氢制取成本的三分之一。液氢贮存容器需要具有 极高的绝热能力,以避免液氢沸腾气化。
当前,液态氢主要作为航天火箭推进器燃料, 其储罐和拖车已在我国航天等领域应用。随着人类太 空计划的发展,液态氢贮存容器正趋于大型化,目前 已能建造贮存量超过 1 000 m3 的大型液氢绝热贮槽。
1.3.2 高压气态储氢技术成熟
高压气态储氢是目前最常用、最成熟的储氢技术,其储存方式是将工业氢气压缩到耐高压容器中 [8]。高压气态氢储存装置主要有固定储氢罐、长管气瓶、长管管束、钢瓶组和车载储氢气瓶等。钢瓶是最常用的高压气态储氢容器,具有结构简单、压缩氢气制备能耗低、充装和排放速度快等优点,但存在着安全 性能较差和体积比容量低等不足。目前国内已建和 在建的加氢站一般都采用的是长管气瓶组储氢设备。
1.3.3 固态储氢技术尚不成熟
固态储氢方式是最具发展潜力的一种储氢方式, 能有效克服高压气态和低温液态两种储氢方式的不 足,具有储氢体积密度大、操作容易、运输方便、成 本低、安全程度高等优点,适合对体积要求较严格 的场合,如氢能燃料电池汽车。固态储氢技术可分 为物理吸附储氢和化学氢化物储氢。前者可分为金 属有机框架(MOFs)和纳米结构碳材料 ;后者可分 为钛系、镁系、锆系和稀土等金属氢化物,以及硼 氢化物和有机氢化物等非金属氢化物。
金属氢化物储氢具有储氢密度高、纯度高、可靠性高(无需高压或低温条件)和储氢工艺简单等优 点,主要原理是选择合适的金属氢化物,在低压条件下使氢与另一种物质(储氢合金)结合成准化合物态。目前,金属氢化物储氢仍处于研究阶段,尚未实现商业化应用,主要受到以下因素的制约 :①储氢合金价格昂贵 ;②结构复杂,由于储氢过程中会释放大量的热,因而储存器内必须增加换热设备 ;③氢化物 自身稳定性差,易形成有害杂质组分,多次使用之 后,性能明显下降;④储氢质量比较低,若以质量计, 仅能储存 2% ~ 4% 的工业氢气。
1.3.4 有机液体储氢备受关注
有机液体储氢技术是通过不饱和液体有机物的可逆加氢和脱氢反应来实现储氢的。这种储氢方法具有高质量、高体积储氢密度,安全、易于长距离运输, 可长期储存等优点。有机液体储氢技术仍处于研发阶段,尚存在着技术要求苛刻、成本昂贵、脱氢效率 低且易结焦失活等缺点。催化加氢和脱氢装置设备 成本较高,脱氢反应需在低压高温非均相条件下完成,受传热传质和反应平衡极限的限制,脱氢反应 效率较低且易发生副反应,导致氢气产物不纯。此外,在高温条件下,容易破坏脱氢催化剂的孔结构,从而导致结焦失活。
1.4 氢工业基础设施
工业氢气输送方式以高压气态或液态氢的管道输送为主,长输管道需开展管线钢与高压氢的相容性等基础研究,并创新管道运营管理方式,以实现长距离、高压力、大规模输氢管线建设。
1.4.1 管道输氢处于起步阶段
管道“掺氢”和“氢油同运”技术是实现长距离、大规模输氢的重要环节。全球管道输氢起步较早,但发展缓慢。欧洲的长距离管道输氢已历时 80 余年,目前拥有总长度约1 500 km 的输氢管道,其中长度接近 400 km 的法国—比利时输氢管道为目前世界最 长。美国现有输氢管道的长度为 720 km,远低于其 天然气管道的长度(208×104 km)。我国已有多条输 氢管道在运行,如中国石化洛阳炼化济源—洛阳的 氢气输送管道全长为 25 km,年输气量为 10.04×104 t;乌海—银川焦炉煤气输气管线管道全长为 216.4 km,年输气量达 16.1×108 m3,主要用于输送焦炉煤气和 氢气混合气。
1.4.2 加氢站氢—油联建
随着氢工业市场的不断扩大,氢工业产业链正 趋于不断完善。目前,氢燃料汽车快速发展,工业氢 气需求量大增,加氢站建设也相应提速。截至 2017年底,全球共有 328 座加氢站投入运营,其中欧洲139 座,亚洲 118 座,北美 68 座,南美、澳大利亚、迪拜各 1 座。
《中国氢能产业基础设施发展蓝皮书(2016)》 对我国中长期加氢站建设和燃料电池车辆的发展目标做出了规划,预计到 2020 年我国将建成加氢站达100 座、2030 年将达到 1 000 座。截至 2018 年 2 月,中国已建成及在建的加氢站共计为 31 座,其中正在运营的有 12 座。
加氢站的主要设施包括储氢装置、压缩设备、 加注设备和站控系统等。目前一个加氢站的建设成 本介于 200 万~ 500 万美元,其中压缩机成本最高, 约占总成本的 30%(图 9)。中国加氢站的建设成本 相对较低,介于 200 万~ 250 万美元(35 MPa 加氢 能力)。因此,需加快工业氢气压缩机国产化进程, 降低加氢站建设成本,促进氢工业的发展。
![](http://k.sinaimg.cn/n/spider2020610/601/w696h705/20200610/4ea6-iuvaazn6909247.png/w700d1q75cms.jpg?by=cms_fixed_width)

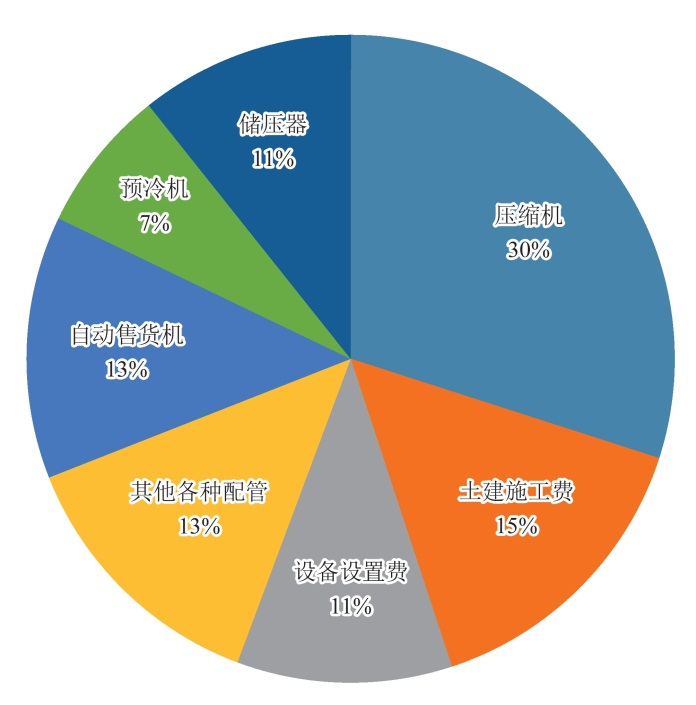

图 9 2017 年中国加氢站建设成本构成图
笔者预测,全球加氢站将进入快速发展阶段, 到 2020 年全球加氢站数量将超过 435 座,2025 年将超过 1 000 座。同时,应加大对加氢站—加油站联建 的可行性研究,例如德国、日本等国采用的联建模式, 以及 2017 年中国广东云浮开展的多座加氢站—加油站联建试验。未来,很有可能将出现加氢站、加油站、 加气站、充电站“四站联建”的模式。
02
氢能的发展前景与战略地位
氢能是被公认的清洁能源,被誉为 21 世纪最具 发展前景的二次能源。氢能在解决能源危机、全球变暖及环境污染等问题方面将发挥重要的作用,也将成为我国优化能源消费结构、保障国家能源供应安 全的战略选择。据预测,炼油业、新能源汽车以及清洁能源发电等将是氢能利用的最大终端市场,其中工业氢气在全球炼油业中的用量将占到全球工业氢气消耗总量的 90%。随着燃料环保要求的日趋严格,炼油厂加氢精制将需要更多的工业氢气来生产低硫清洁燃料,这将极大地刺激工业氢气需求量的快速增长。
2.1 新能源是未来能源消费的主体
氢能和电能都是重要的二次能源,也是未来主 要的绿色清洁能源。氢能具有远距离输送、大规模存储和氢—电互换的特性。氢能和电能在工业、农业、电子、 钢铁、民用等各个领域用途广泛,都具有不同时段峰谷用量的特点,氢—电互换是解决能源峰谷波动的有效手段之一。通过氢能发电和电解水制氢是实现有效利用氢—电互换优势、发挥能源智慧互联互补、 提高能源利用效率的关键。工业氢气在使用中若出现 短期过剩,可以通过发电转换成电能,以缓解电力不 足;而电解水制氢可消纳暂时富裕的电力,弥补风电、 光电波动起伏的不足,降低弃风、弃光率 [9-11]。
2.2 氢能将引领未来新能源消费变革
氢燃料电池汽车产业将拉开氢能商业化利用的 序幕。目前,氢能已小规模应用于大型物流车、城 市交通车、家用小汽车,甚至火车、自行车、航模、无人机等。氢能将在交通领域引领新能源汽车变革。 据报道,日本、韩国已量产高压储氢技术氢能乘用车,更有日本大型连锁便利店与丰田汽车公司合作,计划于 2019 年推出氢燃料电池(FC)货车,建立“零排放”物流体系。在欧洲,德国已于 2017 年 3 月成功 测试了世界上第一辆零排放氢动力火车——“氢铁”, 并与法国阿尔斯通公司合作,于 2021 年建造氢动力 驱动列车。2017 年 12 月,法国圣洛市第一批氢能源 电动自行车正式投入使用。自 2018 年李克强总理访 问日本丰田氢燃料电池汽车后,国家能源投资集团有 限责任公司(以下简称国家能源集团)牵头成立了中 国氢能源及燃料电池产业创新联盟,国家能源集团、 中国广核集团有限公司等能源企业将与浙江吉利控 股集团、中国第一汽车集团有限公司、长城汽车股 份有限公司等车企一同布局氢燃料汽车。
世界能源发展正处在油气向新能源的第三次转 换期,能源类型由高碳向低碳、非碳发展。据预测, 到 2050 年,天然气在能源消费结构中的占比将首次 超过石油和煤炭,世界能源将迈入天然气、石油、 煤炭和新能源“四分天下”的新时代。氢能约占全 球能源消耗总量的 20%,预计每年可减排二氧化碳60×108 t。氢工业产业链年产值将达 2.5 万亿美元, 世界将进入清洁能源时代。
2.3 氢能的多元化应用将推动新能源的快速发展
2.3.1 电解水制氢将贯穿于氢能发展的全过程
随着全球氢工业的发展,人工制氢的需求量呈现出爆发式增长,制氢技术日新月异。煤气化制氢虽然同样会产生大量 CO2,但由于其原料丰富、价格低廉,故仍将是规模化、低成本人工制氢的最佳途径;高炉烟道气、化工尾气等通过变压吸附(PSA) 技术可实现低成本回收氢气 ;太阳能制氢技术(光 催化、光热解)是未来理想的制氢技术,但受制于 转换效率和成本等问题,预计 2030 年前难以实现规模化。
在所有的人工制氢途径中,电解水制氢可以有 效地消纳风电、光伏发电等不稳定电力,以及其他富 余波谷电力,因而将贯穿于氢能发展的全过程,是建 设“氢能社会”工业氢气的主要来源之一(图 10)。随着电解水制氢技术的不断发展和成本的逐渐降低, 电解水制氢将能逐渐满足商业化的要求,实现分布 式制氢。未来,既可以集中制氢、区域供氢,也可 以单个加油站建设小型电解水制氢装置,实现氢能 源智慧互联。
![](http://k.sinaimg.cn/n/spider2020610/379/w241h138/20200610/11a0-iuvaazn6909258.png/w700d1q75cms.jpg?by=cms_fixed_width)
图 10 氢气的主要来源趋势预测图
2.3.2 液态氢是未来主要的储氢形式
目前工业氢气主要采用高压气态的方式储存, 由于成本的限制,液态储存的方式使用较少,主要 用于航空航天领域。但随着技术的不断成熟,预计 2050 年液态储氢将成为工业氢气的主要储存形式 (表 1)。
![](http://k.sinaimg.cn/n/spider2020610/494/w331h163/20200610/b44e-iuvaazn6909259.png/w700d1q75cms.jpg?by=cms_fixed_width)
2.3.3 多能互补与多能协同
以氢能为纽带,通过风能、太阳能、潮汐能等 分布式新能源发电制氢,可以降低制氢成本,实现氢能和新能源的多能互补、多能协同发展。氢能既可作为二次能源,又可作为储能技术,连接多种新能源。氢能与新能源协同发展,一方面摆脱了依赖传统化石资源制氢,形成更清洁、更环保的制氢新途径 ;另一方面又整合了各种新能源类型,提升了能源系统的利用率。
随着氢工业技术的不断进步和氢能经济的不断 发展,因地制宜、协同利用新能源与传统能源,通 过多种能源相互补充和能源智能微网等,将实现多 能智慧协同供应,充分发挥新能源、天然气、石油、煤炭等能源的组合优势,“氢能社会”建设蓝图将更 加清晰。
03
中国的氢工业与氢能发展战略
3.1 全球氢能发展的路线图
1)作为氢能发展先行者和领导世界氢燃料电池发展的主要国家,美国从1970 年开始布局氢能技术 研发 [12]。2002 年 11 月,美国能源部发布《国家氢能 发展路线图》,明确了氢能的发展目标,分析了氢能技术的现状、面临的挑战及发展影响因素,制定了 详细的发展路线,标志着美国“氢能社会”由设想 阶段转入行动阶段。2014 年,美国颁布《全面能源战略》,开启了新的氢能计划,重新确定了氢能在交 通转型中的引领作用,并于 2017 年宣布继续支持 30 个氢能项目建设,推动氢工业的快速发展。预计美 国 2030—2040 年将全面实现氢能源经济。
2)日本长期受困于国内资源短缺,于 2014 年4 月制定了《第四次能源基本计划》,确定了加速建设和发展“氢能社会”的战略方向 [12]。日本把 2015 年定为“氢能元年”,2020 年定为“氢能奥运元年”, 2025 年定为“氢能走出去元年”,2030 年定为“氢燃料发电元年”,并提出了 3 条低成本、清洁化用氢 技术路线 :①推动建立海外氢能供应系统 ;②利用 海外廉价褐煤实现低成本制氢 ;③利用海外新能源电解水制氢。到 2030 年日本的工业氢气年供应量将达 30×104 t,并将在 2040 年建成全国性氢能供给网络。
3)德国于 2016 年重新修订了氢能源交通战略规划,明确了 3 项举措 :①加大投资,推出第二个氢能 和燃料电池技术国家创新计划,保证研发连续性,维 护氢能和燃料电池汽车在市场上的竞争力 ;②促进合 作,成立了德国氢能交通公司,负责分阶段建设氢能 交通基础设施网络,预计到 2019 年,境内建设的加氢站将达 100 座,超过美国,仅次于日本,到 2023年将建成加氢站 400 座 ;③鼓励创新,出台了一系列 优惠措施,重点支持物流专用车、离网基础设施自主 供电技术,以激活市场。
4)法国制定了《氢能计划 》,将从 2019 年起 在工业、交通及能源领域部署氢能,包括 :①创造 无碳化工业,到 2020 年建成工业氢气追溯系统,到2023 年工业氢气使用量将达到 10%,到 2028 年将达 到 40% ;②开发新能源,利用新能源生产电能再制取氢气,实现“氢—电”转换,构建供氢网络 ;③实现交通零排放,完善工业氢气网络部署和管理,支持氢能重型车辆研发,部署大规模氢能交通系统,实现到 2023 年拥有 5 000 辆轻型商用车、200 辆重型车辆以及 100 座加氢站,到 2028 年拥有20 000 ~ 50 000 辆轻型商用车、800 ~ 2 000 辆重型车辆以及 400 ~ 1 000 座加氢站的计划目标。
3.2 “氢能中国”战略
中国是全球氢能利用的大国,已形成京津冀、 长江三角洲、珠江三角洲、华中、西北、西南、东北等 7 个氢能产业集群 [13-14]。我国已制定《能源技术 革命创新行动计划(2016—2030 年)》,提出了氢工 业(氢的制取、储运及加氢站)、先进燃料电池、燃 料电池分布式发电等 3 个战略发展方向,以及大规模 制氢技术、分布式制氢技术、氢气储运技术、氢气 / 空气聚合物电解质膜燃料电池(PEMFC)技术、甲 醇 / 空气聚合物电解质膜燃料电池(MFC)技术和燃 料电池分布式发电技术等 6 项创新行动。
通过消纳弃水、弃风、弃光等富余新能源,减量替代煤、石油和天然气等化石燃料,加上煤炭的清洁高效利用,逐步降低成本,稳步提高安全性,通过“三大发展阶段”建立有利于氢能产业发展的支撑体系,建成全国性氢能供给和利用基础设备网络。分述于下。
1)近期(到 2030 年 ),以煤制气为代表的化 石基氢能产业发展取得重大突破,初步完成产业链 示范。目前需要加快我国煤炭地下气化制氢资源评价、经济高效产氢配套系列技术攻关与现场试验以及超 深层、超临界水气化制氢技术储备,特别是对高效 产氢机理进行深化研究,加强对地质评价、工程工 艺、监测控制、安全环保等系列技术,以及高温高 压井下工具及高强度防腐管材等重大装备的研制攻 关。全国煤炭地下气化潜力巨大,仅鄂尔多斯盆地埋深介于 1 000 ~ 2 000 m 的煤炭资源量就达 1.3×1012t,保守估算可气化采出商品工业氢气约 10×1012 m3(相当于 9×108 t)。应当按照浅层(地层压力低于 10MPa)、中深层(地层压力介于 10 ~ 22 MPa)和超深层、超临界水(地层压力超过 22 MPa)3 个层次来布局我国煤炭地下气化产业发展,并优选鄂尔多斯、二连、准噶尔等盆地开展现场试验研究。
2)中期(2035—2050 年),氢能产业成为我国 新的经济增长点和新能源战略的重要组成部分 ;打造 新材料、储能和氢能产业链 ;加大石墨烯、纳米超材 料等新材料的超前储备。通过自主、合作、技术购买、 优质企业并购等多种方式研发和大规模生产高标准、 高性能车用、船用等电池,与主要汽车厂商合作或参 股推动标准化电池在交通领域的规模利用。发挥企 业加油站布局优势,建设大型仓储式充电中心,快 速建立新能源汽车高效率充电站网络,抢占交通领 域能源革命的先机。发挥石油管道布局优势,发展 弃风、弃光、弃水低成本电解制氢、天然气管网输氢、 掺氢天然气、液化氢、加氢站等业务。
3)远期(2050—2100 年),氢能成为我国能源 消费结构的重要组成部分,依靠新能源等实现国家“能源自主”。中国“能源自主”概念是指通过中国新能源生产革命,实现能源生产基本自给和消费安全。2017 年,我国一次能源产量中,煤炭占 70%、石油占 8%、天然气占 5%、新能源占 17%。中国煤炭资源丰富但油气相对不足的先天禀赋条件,决定了能源生产和消费必须具有中国特色,构成“一大三小”(煤炭大,石油、天然气、新能源小)的中国能源结构。太阳能、风能产量的增长率最快,水电、核电产量的占比最高,氢能、储能、新材料、新能源最具颠覆性,应加快煤炭清洁化利用和新能源“两个规模”提前到来,减少油气在我国能源利用路径中的时间跨度和安全压力。中国“能源自主”可能要到新能源占主体地位才行。
我国需要谋划加快实现常规—非常规油气的“生 产革命”、煤炭发展的“清洁革命”和新能源发展的“速 度革命”,力争 2050 年前后实现能源结构从“一大三 小”向煤炭、油气、新能源“三足鼎立”的能源结构转型革命,届时煤炭约占一次能源消费比例 40%、 油气占 30%、新能源占 30%[4]。
到 2100 年前后,有可能依靠新能源等实现国家“能源自主”,化石能源占一次能源消费结构的比例下降至 30%,非化石能源占到 70%,实现二者的地位转换(图 11)。
![](http://k.sinaimg.cn/n/spider2020610/604/w397h207/20200610/9826-iuvaazn6909268.png/w700d1q75cms.jpg?by=cms_fixed_width)

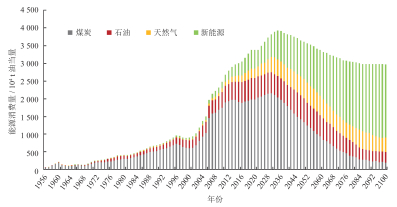

图 11 中国能源消费情景及未来变化预测图
04
结束语
氢能是最清洁的新能源,因此发展氢工业,是 优化能源结构、力争实现“氢能中国”、实现国家“能 源自主”、推动能源消费和供给革命、奉献清洁高效 能源、建设“美丽中国”、保障国家能源安全的战略 选择,在实现我国“能源自主”战略中占有重要的 地位 ;全球氢工业发展已初具规模,煤炭地下气化制氢符合我国的国情,具有较大的发展潜力。
参考文献
[ 1 ] 国家发展和改革委员会 , 国家能源局 . 能源技术革命创新行动计划(2016—2030 年)[R]. 北京 : 国家发展和改革委员会 , 2016.
[ 2 ] 中国标准化研究院 , 全国氢能标准化技术委员会 . 中国氢能产业基础设施发展蓝皮书(2016)[M]. 北京 : 中国质检出版社 ,中国标准出版社 , 2016.
[ 3 ] 邹才能 . 新时代能源革命与油公司转型战略 [J]. 北京石油管理干部学院学报 , 2018, 25(4): 3-15.
[ 4 ] 邹才能 , 赵群 , 张国生 , 熊波 . 能源革命 : 从化石能源到新能源 [J]. 天然气工业 , 2016, 36(1): 1-10.
[ 5 ] 王赓 , 郑津洋 , 蒋利军 , 陈健 , 韩武林 , 陈霖新 . 中国氢能发展的思考 [J]. 科技导报 , 2017, 35(22): 105-110.
[ 6 ] 吴素芳 . 氢能与制氢技术 [M]. 杭州 : 浙江大学出版社 , 2014.
[ 7 ] 翟秀静 , 刘奎仁 , 韩庆 . 新能源技术 [M]. 北京 : 化学工业出版社 , 2017.
[ 8 ] 陈硕翼 , 朱卫东 , 张丽 , 唐明生 , 李建福 . 氢能燃料电池技术发展现状与趋势 [J]. 科技中国 , 2018(5): 11-13.
[ 9 ] 伊文婧 , 梁琦 , 裴庆冰 . 氢能促进我国能源系统清洁低碳转型的应用及进展 [J]. 环境保护 , 2018(2): 30-34.
本文来源:石油观察
本文作者:邹才能 张福东 郑德温 孙粉锦 张金华 薛华庆 潘松圻 赵 群 赵永明 杨 智
