在工业自动化和精密检测领域，线阵工业相机凭借其独特的工作原理和性能优势，已成为机器视觉系统的核心设备之一。它解决了传统面阵相机在高速运动物体检测、超大视野成像等场景中的瓶颈问题，广泛应用于印刷、金属加工、新能源等多个行业。本文将从原理、技术优势及典型应用场景出发，深入解析这一“线性之眼”的独特价值。
一、什么是线阵工业相机？

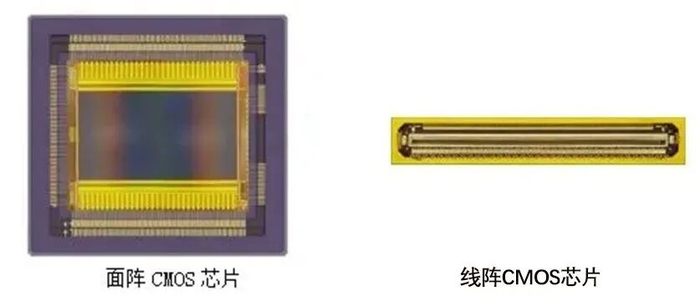

线阵工业相机是一种二维图像传感器，其核心特点是传感器以“单行像素”形式排列（通常从1K到16K像素），成像视野呈细长带状。与面阵相机（传感器呈矩形像素阵列）不同，线阵相机通过与被测物体的相对运动，逐行采集图像数据并拼接成完整的二维图像。

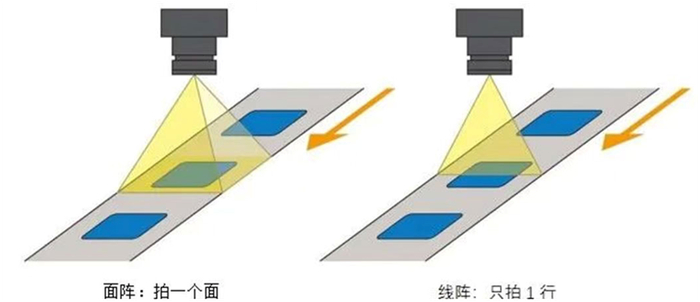

关键区别：
面阵相机：单次曝光获取一帧完整图像，适用于静态或低速物体的检测。
线阵相机：通过连续扫描动态构建图像，适合高速运动物体或超大幅面场景。
二、工作原理：以“线”扫“面”，动态成像
线阵相机的工作机制可概括为三步：
1. 光学成像：透镜将被测物体成像到线阵传感器的单行像素上。
2. 行扫描与信号转换：物体匀速运动时，相机以固定行频（每秒采集的行数）逐行捕捉光信号，并通过光电传感器转换为电信号。
3. 图像合成与处理：电信号经数据采集卡转换为数字信号，最终由计算机软件重建为高分辨率二维图像，进行缺陷识别、尺寸测量等分析。
核心参数：

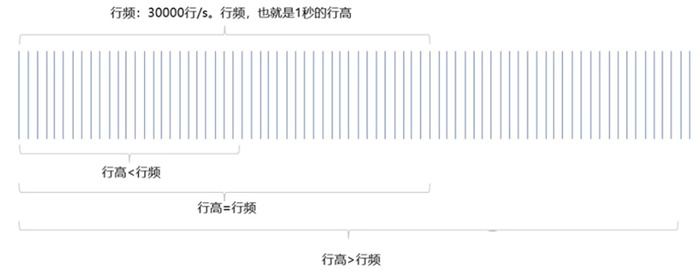

行频（KHz）：决定相机的扫描速度，行频越高越适合高速检测（如印刷机速度可达10万行/秒）。
行高：图像拼接的总行数，理论上无上限，但实际应用中需根据分辨率需求和算力限制设置。
二、技术优势：为何选择线阵相机？
1. 超高分辨率：单行像素可达16K，远超普通面阵相机的水平分辨率，适合微米级精度检测（如锂电池极片缺陷检测）。
2. 无畸变成像：面阵相机拼接拍摄易产生透视畸变，而线阵相机通过线性扫描确保整幅图像的一致性。
3. 连续高速检测：行频高达数十kHz甚至更高，支持7x24小时不间断在线检测，覆盖率100%。
4. 适应复杂场景：安装空间灵活，可部署于滚筒、传送带等狭小空间，实现圆柱形物体表面展开检测（如瓶体标签检测）。
四、行业应用场景

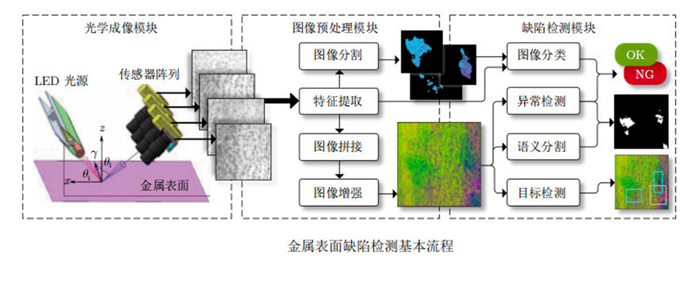

1. 表面缺陷检测
- 案例：金属板材、无纺布、锂电隔膜等材料的划痕、污渍、孔洞检测。线阵相机通过高分辨率扫描，可识别0.1mm级缺陷。
2. 印刷质量监控
- 案例：高速印刷机上的套印偏差、油墨缺失、字符模糊检测。行频匹配印刷速度（如50m/min），实时反馈调整参数。
3. 精密尺寸测量
- 案例：轮胎周径、PCB板焊点间距测量。线阵相机利用高精度光栅尺辅助，测量精度可达±1μm。
4. 物流分拣与识别
- 案例：包裹面单条码高速识别、快递尺寸自动测量。多台线阵相机协同工作，覆盖传送带全宽。
五、选型与部署要点
1. 行频匹配速度：根据物体运动速度（V）和检测精度（d）计算所需行频：行频 = V/d。例如，检测1mm精度的10m/s流水线，行频需≥10kHz。
2. 光源同步：需搭配高频线性光源，避免运动拖影。
3. 数据传输：高行频和大行高会生成海量数据，需选择支持网口、Camera Link或CoaXPress接口的相机及高带宽采集卡。
结语
线阵工业相机以其线性扫描机制，在高速、高精度、大幅面检测场景中展现了不可替代的价值。随着工业4.0对自动化质检需求的提升，其应用边界将进一步扩展至半导体、光伏等新兴领域。对于开发者而言，掌握其核心参数与选型逻辑，是构建高效机器视觉系统的关键一步。
