一．测量绝缘电阻
《电气设备预防性试验规程》未对绝缘电阻标准做规定，测量方法与变压器类似。
1．工具选择
一次绕组：2500V兆欧表
二次绕组：1000V兆欧表或2500V兆欧表
2．步骤
⑴ 断开互感器外侧电源；
⑵ 用放电棒分别对一次侧和二次侧接地充分放电；
⑶ 擦拭变压器瓷瓶；
⑷ 摇测高压侧对地绝缘电阻
①所有二次侧短接，并接地；
②拆开一次侧中性点接地端；
③短接一次侧，并对地遥测绝缘值；
④记录数据。
⑤用放电棒分别对一次侧和二次侧接地充分放电；
⑸ 用放电棒分别对ABC接地充分放电；
⑹ 摇测低压侧对地绝缘电阻(一般有星形和开口三角)
①短接一次侧，并接地；
②拆开二次侧中性点接地端；
③短接二次侧，并对地遥测绝缘值；
④记录数据。
⑤用放电棒分别对一次侧和二次侧接地充分放电；
⑺ 用放电棒分别对二次侧接地充分放电；
⑻ 摇测高压对低压绝缘电阻
①拆开一次侧中性点接地端；
②拆开二次侧中性点接地端；
③分别短接一次和二次侧，并遥测高压对低压间的绝缘值；
④记录数据。
⑤用放电棒分别对一次侧和二次侧接地充分放电；
⑼ 摇测低压对低压绝缘电阻
①拆开二次侧中性点接地端；
②分别短接星形二次侧和开口△二次侧；
③一次侧短接，并接地；
④遥测低压对低压间的绝缘值
⑤记录数据。
⑥用放电棒分别对一次侧和二次侧接地充分放电。
二．测量介质损失tanδ（有关内容见《进网作业电工培训教材》P346）

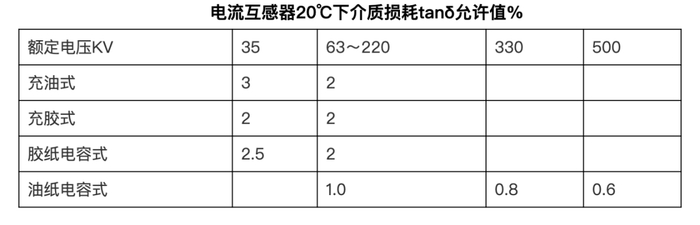

只对35KV及以上互感器的一次绕组连同套管，测量tanδ
1．工具选择
QS1型或QS2型高压交流平衡电桥，又称为“西林电桥”。
QS1电桥的技术特性：额定电压10KV；tanδ测量范围0.5～60％；试品测量范围Cx30pF～0.4μF（当CN＝50 pF时）；测量误差tanδ＝0.5～3％时≤±0.3％，tanδ＝0.3～6％时≤±10％；Cx测量误差≤±5％。
2．高压测量（三种方法）

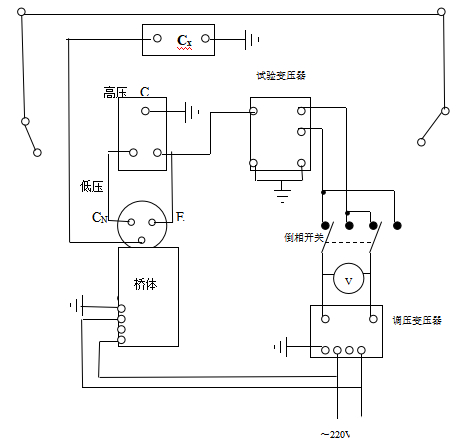

⑴正接线方法，如下图所示
正接线是按照电桥设计的绝缘状态，高压部分接试验高压，低压部分接试验低压，接地部分接地。
桥体引线“CX”、“CN”、“E”处于低压，该引线可任意放置，不需使其“绝缘”。
⑵反接线方法，如下图所示
反接线与电桥设计的绝缘状态成反相接线，高压部分接地，接地部分接试验高压。
桥体引线“CX”、“CN”、“E”处于高压，同时标准电容CN外壳处于高压，因此在试验时，该引线须“绝缘”。这种接法适用于被试品一极接地的情况。
③对角线接法，很少应用，见《进网作业电工培训教材》P350
2．低压测量，见《进网作业电工培训教材》P350
3．“ －tanδ”位置时的测量，见《进网作业电工培训教材》P350
4．测量tanδ操作步骤
⑴用放电棒分别对一次侧和二次侧接地充分放电；
⑵接线并检查无误后，将各旋钮置于零位，选好分流位置；
⑶接通电源，加试电压，将“ ＋tanδ” 置于“接通”位置；
⑷增加检流计灵敏度，旋“调谐”旋钮，找到谐点后，调节R3使光带缩小；
⑸提高灵敏度，再顺序反复调节R3、C4（tanδ），使灵敏度在最大时光带宽度缩小；
⑹调节RX，可使光带达最小，此时电桥平衡。可记录试验数据；
⑺用放电棒分别对ABC和abc接地充分放电。
5．测量电流互感器tanδ
⑴测量时被测绕组两端短接，非被测绕组均要短路接地。
②测量绕组和接地部位
三．核定极性
1．直流法
⑴ 工具选择
5～3V直流电池、开关K、mV表
⑵ 步骤
①用放电棒分别对一次和二次接地充分放电；
②按图接线，并检查无误；
③合上K，观查瞬间mV表指针的偏转方向；
④断开K，观查瞬间mV表指针的偏转方向；
⑤重复③④步，再做一遍。
⑥用放电棒分别对一次和二次接地充分放电
⑶ 判断
①合上K，右偏；断开K，左偏；则为同极性（减极性）；
②合上K，左偏；断开K，右偏；则为异极性（加极性）。
2．交流法（见《进网作业电工培训教材》P366）
⑴ 工具选择
220V交流电源、20V交流电源、开关K1、开关K2、电压表1、电压表2、电压表3
⑵ 步骤
①用放电棒分别对一次和二次接地充分放电
②连接线，如下图所示；
③合上K1和K2，记录UxX、UAx和Uax；
④用放电棒分别对一次和二次接地充分放电
⑶ 判断
① UxX＝UAx－Uax时，为同极性；
② UxX＝UAx＋Uax时，为异极性。
四．交流耐压
1.工具选择
Bs试验变压器；
R1保护电阻；
R2限流、阻尼电阻；
G保护间隙（球隙）；
A电流表；
V电压表；
LH电流互感器；
Bx被试互感器
2.试验接线图
被试互感器各绕组短接，非被试绕组均短接接地。
3.步骤
⑴一次对二次及地，如图3、4所示
缓慢升压至试验电压，并密切注意倾听放电声音，密切观察各表计的变化，读取1min的电流值，并记录；
⑵用放电棒分别对一次接地充分放电,如图1和图2所示；
⑶二次对外壳及地，如图5、6所示
缓慢升压至试验电压，并密切注意倾听放电声音，密切观察各表计的变化，读取1min的电流值，并记录；
⑷用放电棒分别对二次侧接地充分放电。
