未来几年，PA66民用丝切片需求有望就在400万吨，但是目前产能不足5万吨，就是这点产能，市场上印染企业经常发生布匹色差大，投诉纺丝企业，大都会追根寻源到聚合工序，国内适合民用丝的尼龙66树脂聚合技术与先进国家还存在差距，更有来自多年聚合岗位一线与过程强化的“潜龙在野”更是坦言：目前，全球尼龙66树脂聚合技术都落后，存在很大的变革、突破空间。
PA66民用丝具有高弹性、较高的耐磨性,较好的吸湿性，透气性及纤维蓬松、手感柔软、易漂洗、光泽柔和等优点, 是瑜伽服、西装、内衣、户外、运动、防寒等服饰的首选纤维。
由于民用丝的特殊生产工艺，对原料尼龙66切片本身质量的均一、稳定性要求较高。
尼龙66树脂作为纺织服装成纤高聚物,需要具有相当高的分子量,熔融后的熔体具有-定黏度,可进行纺丝。但尼龙66树脂分子量低时,熔体的相对黏度小，纺丝组件易出现泛浆、漏头,纺出的毛丝和断头多,同时牵伸丝断裂强度不高。
随着尼龙66树脂分子量的增大，由于分子链的缠结作用会使熔体的黏度急剧增加,流动阻力增大,纺丝组件的压力升高,纺出的丝发僵、发硬、牵伸困难,造成毛丝、断头,影响丝的质量。
尼龙66切片分子量分布越窄，该切片内部结构越趋均匀，内在质量较为稳定，可纺性也就越好，纺出的丝质量波动越小。
因此,尼龙66树脂分子量的有效控制是决定其能否作为民用丝树脂的关键因素。

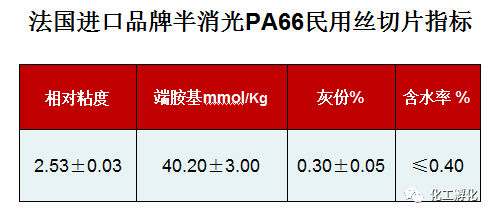

分子量的大小可通过相对黏度得到直观体现，因此，在生产过程中,相对黏度是尼龙66树脂作为民用丝原料的首要指标。民用丝级尼龙66树脂分子量的使用范围为(15260土300),对应的相对粘度为(2.53土0.03)。
尼龙66树脂由己二酸和己二胺缩聚而成，由于胺类活性高,聚合后,相对黏度能保持在2.6-2.8之间,分子量在16000-20000之间,超出民用丝原料使用范围。因此，在民用丝级尼龙66树脂生产过程中,需要采取适当的工艺、操作等措施,使反应达到一定的程度,保持相对黏度为(2.53士0.03)。
尼龙66切片生产一般是将己二酸与己二胺预制成己二酰己二胺盐(PA66 盐)以后再进行溶液预聚合，后期通过熔融缩聚或者固相缩聚提高产物分子量。
溶液预聚合过程的工艺条件影响PA66产品的分子量及性能，反应投料比、反应温度和反应时间都对最终产品质量有直接影响，而PA66盐溶液预聚合过程中盐离子内脱水与端氮基、端羧基反应活性不同，需要选择在适合的溶液预聚合反应条件，在生产过程中控制和优化PA66树脂质量。
缩聚反应在在水的脱出的同时伴随着酰胺键的生成，形成线型高分子，反应体系内水的扩散速度决定了反应速度，在短时间内高效率地将水排出反应体系是尼龙66制备工艺的关键所在。在缩聚过程中，要避免永解、胺解、酸解和高温裂解等使尼龙66的分子量降低的副反应。
尼龙66树脂分子量的大小可通过调整反应时间进行控制。反应时间对尼龙66树脂相对黏度有影响，在民用丝级尼龙66树脂实际生产中,应该尼龙的高温裂解及过程控制,选择停留时间。
与涤纶、PA6不同，PA66特性所决定的，PA66纤维在染色方面极难控制，市场应用最多的尼龙66细旦多孔纤维，由于细旦纤维比表面积增大，染料的上染速率增加，匀染性变差，易出现染色不匀，这对于匀染性相对较差的锦纶66纤维更是严峻的考验。

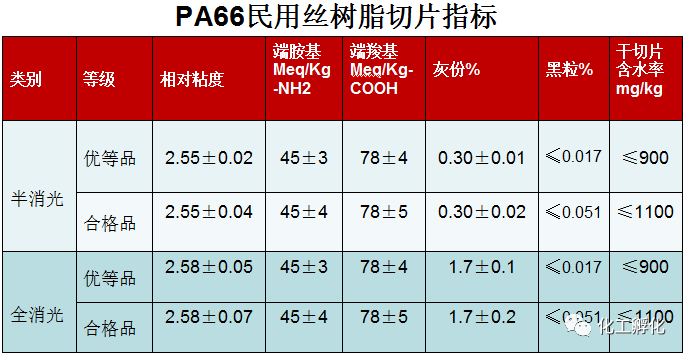

尼龙66树脂切片的端胺基主要影响纺丝的染色性能，如何控制端胺基含量稳定性尤为重要，控制端胺基稳定性和精度，才能确保尼龙66着色均衡。
在聚合过程中还要绝对禁止液面、温度、压力波动，尽量避免切片中有黑粒和凝胶粒子，影响切片质量，由于作为民用的丝都较细，在纺的过程中极小的黑粒或凝胶粒都会造成断丝，影响纺丝质量，当粉屑较多时会影响纺丝运转稳定性，易产生飘丝，易造成纺丝组件更换频繁，使纺丝消耗增大
技术瓶颈攻关需要在深度基础研究基础上，多学科、多团队联手合作，协同攻关。目前，有关团队等正成为集结的八方创新力量，推进工程化突破。
来自多年聚合岗位一线与过程强化的“潜龙在野”放言：尼龙66聚合如果采用新的技术与手段，生产成本有望每吨降低600元左右！
产品是用户最能直观感受公司实力的窗口，做得好的产品，一定是在水平线之上，把一个个痛点拿出来集中攻坚。
关于举办第二届己二腈-尼龙66技术和市场论坛的通知
当前，己二酸氨化制己二腈、丁二烯直接氢氰化法、丙烯腈电解二聚、丁二烯羰基化法等多种合成己二腈工艺，以及己内酰胺法制己二胺工艺齐头并进，不同程度地取得进展或突破，并呈现了规划建设项目多、规模大的趋势。同时，与两年前相比，作为原料的己二酸、丁二烯、丙烯腈、己内酰胺市场价格发生较大变化。己二腈国产化技术路线、原料和市场出现了新特点、新趋势。
为进一步交流己二腈-尼龙66技术路线、原料变化、市场发展趋势等，助力石油和化学工业高质量发展。《中国化工报》社有限公司定于2022年4月7日在江苏扬州组织召开第二届己二腈-尼龙66技术和市场论坛，论坛拟邀请相关专家、企业代表共同探讨己二腈、己二胺各种生产技术路线、己二胺-尼龙66市场现状与趋势，具体事项通知如下：
主办单位：
《中国化工报》社有限公司
化工孵化平台
时间：4月7-8日（7日报到）
地点：扬州
1.丁二烯直接氢氰化法生产己二腈技术
2.丙烯腈电解二聚合成己二腈
3.己内酰胺氨化制己二胺工艺和催化剂
4.丁二烯羰基化合成己二腈
5.己二酸氨化制己二腈
6.己二胺-尼龙66市场趋势
7.尼龙66聚合工艺与创新
8.己二胺下游产品开发
高层闭门讨论会
1、每人收取会务费3800元∕人(含餐饮费、资料费、场地费等);
2、3月15日之前报名且汇款，优惠至3600元∕人;
3、住宿统一安排，费用自理。
汇款信息：
单位名称：《中国化工报》社有限公司
开 户 行：工行北京分行六铺炕支行
账 号：0200022309004600937
手机：18612838579(微信)
电话：010- 82032600
邮箱：526441836@qq.com
